激光用短波紅外熱像儀 PYROVIEW 768N compact+ 及熱圖像視頻
規格：PYROVIEW 768N compact+ , 帶激光抑制器
單位：
瀏覽次數：3122
性能標簽：
激光焊接測溫成像用短波紅外熱像儀 , PYROVIEW 768N compact+ , 可攜帶不同波長的激光抑制器 , 測溫范圍800~1800°C , 800~2200°C , 1200~3000°C , 激光焊接熱圖像視頻
產品詳細描述
主要特征：
- 激光用短波紅外熱像儀
- PYROVIEW 768N compact+
- 對不同激光波長，可攜帶不同波長的激光抑制器
- 測溫范圍：800~1800°C , 或 800~2200°C , 或1200~3000°C
技術指標
| 技術數據 | |
| 型號 | 激光用PYROVIEW 768N compact+ |
| 光譜范圍 | 0.8 ~ 1.1 μm |
| 溫度范圍 | 800~1800°C |
| 可選800~2200°C | |
| 可選1200~3000°C | |
| NETD | < 1 K (600 °C, 50 Hz)5 |
| 視場角 | 39° × 30°, 可選: 58° × 45°, 22° × 16° , 其它鏡頭按要求提供 |
| 傳感器 | 高動態二維Si-CMOS陣列(768 × 576 像素) |
| 測量誤差 | 1 % 測量值( °C , 目標溫度< 1400 °C) |
| 測量頻率 | 50 Hz, 可選: 50 Hz, 25 Hz, 12.5 Hz, … |
| 響應時間 | 40 ms , 可選: 2 / 測量頻率 |
| 通信接口 | 千兆以太網(實時, 50Hz), 電隔離數字輸入(觸發用)和電隔離數字輸出(報警用) |
| 連接端子 | 圓形插座HR10A (12芯, 供電電源, 數字輸入和數字輸出) |
| 圓形插座M12A (以太網) | |
| 供電電源 | 12~36 VDC, 一般10VA |
| 重量 | 約1.6 kg |
| 外殼 | 鋁制緊湊型外殼IP54 |
| 65 mm (L) × 160 mm (W) × 79 mm (H) (不帶鏡頭和連接端子時) | |
| 熱像儀操作溫度 | –10~50 °C |
| 存儲條件 | 存儲條件 –20~70 °C, 相對濕度最大95% |
| 軟件 | 軟件 Windows®下控制和成像軟件PYROSOFT，用戶可定制解決方案 |
| 供貨范圍 | 紅外熱成像儀PYROVIEW 768N, 標定證書, 操作手冊, PYROSOFT軟件 |
激光焊接熱圖像

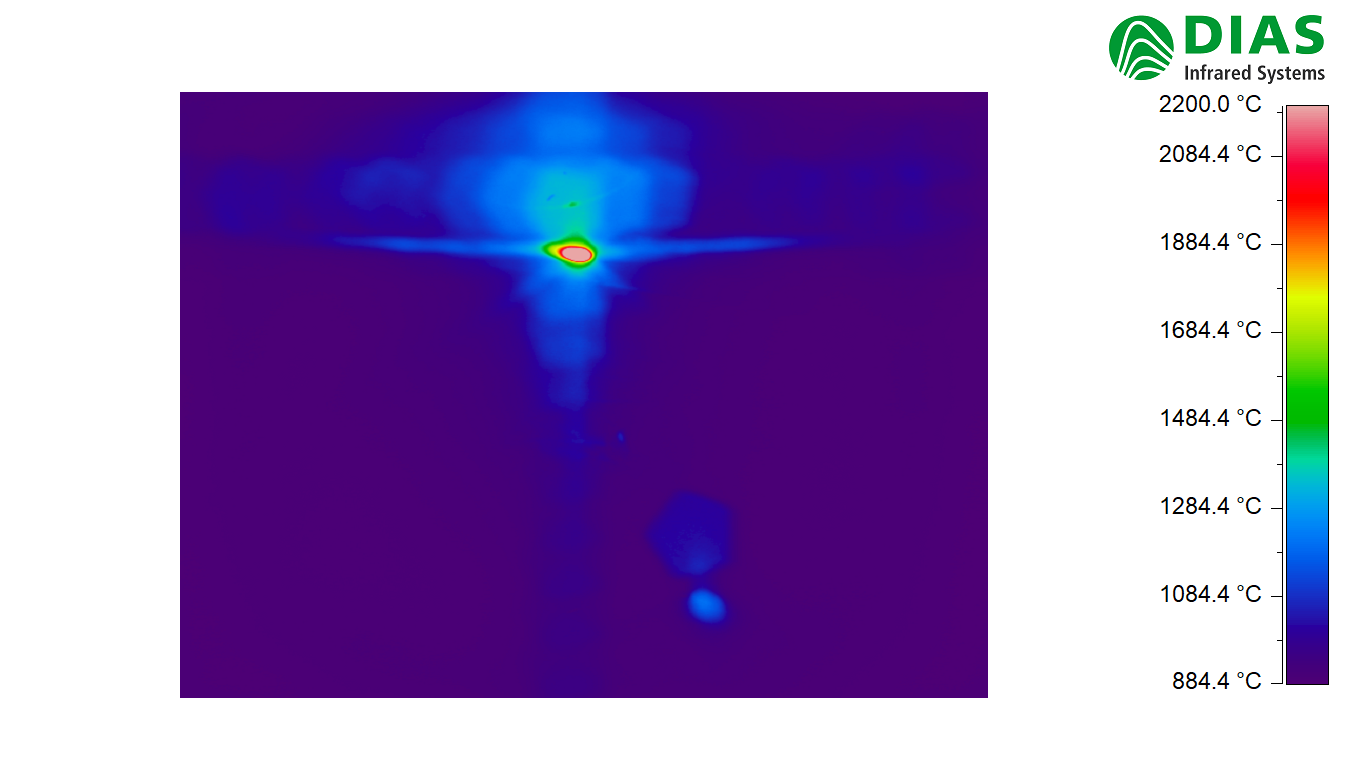

激光焊接熔池?zé)釄D像

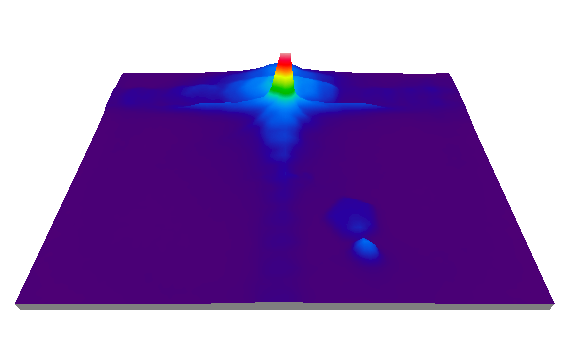

激光焊接熔池3D熱圖像
常用激光波長
| 激光器名稱 | 介質 | 光頻數 | 波長λ(nm) |
| He-Cd | 氣體 | 紫外光 | 3250 |
| N2 | 氣體 | 紫外光 | 3371 |
| Kr | 氣體 | 紫外光 | 3507或3564 |
| Ar | 氣體 | 紫外光 | 3511或3638 |
| He-Cd | 氣體 | 可見光 | 4416或5378 |
| Ar | 氣體 | 可見光 | 4579或5145 |
| Kr | 氣體 | 可見光 | 4619或6764 |
| Xe | 氣體 | 可見光 | 4603或6271 |
| Ar-Kr | 氣體 | 可見光 | 4675或6764 |
| He-Ne | 氣體 | 可見光 | 6328 |
| 紅寶石Cr3+ | 固體 | 可見光 | 6943 |
| Kr | 氣體 | 紅外光 | 7530或7990 |
| Ca、Al、As | 固體(半導體) | 紅外光 | 8500 |
| Ca、As | 固體(半導體) | 紅外光 | 9040 |
| Nd | 固體 | 紅外光 | 10600 |
| Nd/YAG(摻釹的釔鋁石榴石) | 固體 | 紅外光 | 10600 |
| He-Ne | 氣體 | 紅外光 | 11500或33900 |
| CO2 | 氣體 | 紅外光 | 10600 |
| H2O | 氣體 | 紅外光 | 11800 |
| HCN | 氣體 | 紅外光 | 33700 |
硅和激光專用型紅外測溫儀相關產品：
1、硅和激光專用型紅外測溫儀DGA10N、DGA10NV(400-3000°C)
2、硅和激光專用型光纖紅外測溫儀DGAF11N(350-2500°C)
3、低價格激光專用型集成式紅外測溫儀DG40N(500-3000°C)
4、高精度雙色紅外測溫儀DGR10N(300-3750°C)
5、高精度雙色光纖紅外測溫儀DGRF11N(300-3750°C)
激光專用型紅外熱像儀相關產品：
激光專用型紅外熱像儀PYROVIEW 768N(800-3000°C)
德國DIAS所有短波紅外熱像儀可以穿透玻璃測溫成像
1. 高精度PYROVIEW 512N Compact+(IP54，60Hz), 測溫范圍600~3000°C
2. 高精度PYROVIEW768N Compact+(IP54，50Hz), 測溫范圍600~3000°C
3. 低溫、短波紅外熱像儀PYROVIEW 320N Compact+(IP54，100Hz), 測溫范圍250~1200°C
4. 高精度PYROVIEW 512N protection(IP65，60Hz), 測溫范圍600~3000°C
5. 高精度PYROVIEW768N protection(IP65，50Hz), 測溫范圍600~3000°C
6. 低溫、短波紅外熱像儀PYROVIEW 320N protection(IP65，100Hz), 測溫范圍250~1200°C
7. 高溫短波紅外熱像儀PYROVIEW 640N compact+(IP54, 25Hz)，測溫范圍600~2500°C
德國DIAS紅外熱像儀專用操縱、顯示和控制軟件
0、FOV calculator德國DIAS紅外熱像儀視場角(FOV)計算軟件
1、PYROSOFT Compact 免費版紅外熱像儀軟件
2、PYROSOFT Professional專業版紅外熱像儀軟件
3、PYROSOFT Professional I/O 單臺紅外熱像儀、帶控制輸入輸出(I/O)的專業版軟件
4、PYROSOFT Automation單臺紅外熱像儀、自動化控制軟件
5、PYROSOFT Automation SC最多6臺紅外熱像儀、自動化控制軟件
6、PYROSOFT MultiCam 最多8臺紅外熱像儀監視及控制軟件
7、PYROSOFT FDS火焰檢測控制系統軟件(可達32臺紅外熱像儀同時監控)
8、PYROSOFT DAQ系統集成商開發軟件包SDK
9、PYROSOFT Client多臺紅外熱像儀圖像和報警軟件
10、PYROSOFT Camzone單臺DIAS紅外熱像儀獨立運行時的分區軟件
