強磁場用 , 紅外熱成像儀PYROVIEW 640L-PMF
規格：PYROVIEW 640L-PMF , PV640L-PMF
單位：
瀏覽次數：6996
性能標簽：
PYROVIEW 640L-PMF, 強磁場用紅外熱像儀 , 測溫范圍-20~500°C , 適用于半導體行業、強磁場臨界參數的確定、高溫超導、磁化測量、核磁共振研究、細胞生物學研究等強磁場場合
產品詳細描述
全球第一款強磁場下專用型紅外熱成像儀
磁場強度：可達幾個特斯拉
兩個主要應用地點：
1、Max-Planck-Institute(Max-Planck-Gesellschaft, www.mpg.de/institute)
2、日本公司
特征
• 強磁場環境精密非接觸測溫成像，-20~500°C，可擴展到1800°C
• 波長:8~14μm
• 測量頻率50Hz，可以根據紅外陣列的熱時間常數調整到最優。
• 非制冷微型熱輻射計640*480像素
• 電動調焦或手動調焦
• 千兆以太網Gigabit實時數據采集
• 熱像儀頭和電子處理設備分開
• 可選無計算機獨立工作模式
• 報警和閾值監視，觸發測量
• 較大的動態范圍和 16位A/D轉換
• 客戶可定制修正的軟件和硬件解決方案
PYROVIEW 640L-PMF為長波強磁場專用型紅外熱成像儀，也是世界上第一臺強磁場專用型紅外熱成像儀，適用于磁場強度為幾個特斯拉的永磁磁場環境里測量被測物體的溫度和成像。

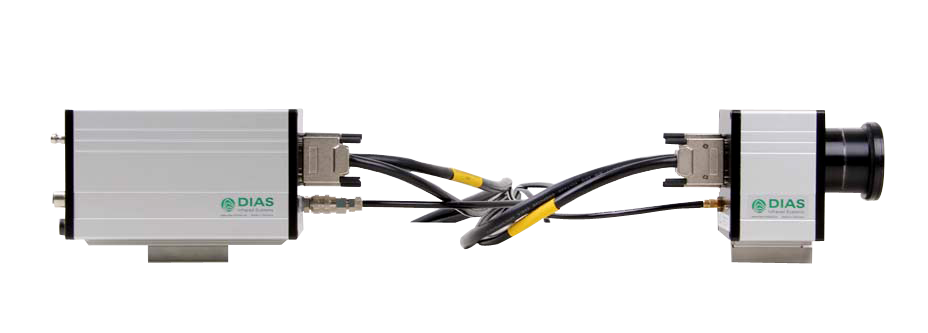

該紅外熱成像儀整體分成二個部分，一個部分為紅外熱成像儀探頭部分，可以直接放置在磁場中；另外一個部分就是電子機構部分，放置在磁場之外操作。這二個部分由一個10m的連接線來連接。
研發、實際工業過程中，經常要監控強磁場環境的元件溫度，例如聚變電站(fusion plants) 或磁共振體層攝影(magnetic resonance tomography)。德國DIAS紅外公司在2015年漢諾威展會(April 13-17, 2015)上展示了這種環境下熱成像技術。
可以在強磁場環境下獲得可靠的測溫和成像，非常具有挑戰性，DIAS開發的這種紅外熱成像儀型號為PYROVIEW 640L-PMF，這是世界上第一臺，專用于強磁場環境，其磁通量 可達3特斯拉。這種堅固耐用的熱成像儀已經在位于Grefswald的Max-Planck-Institute (Max-Planck-Gesellschaft, www.mpg.de/institute)獲得應用，用于等離子體物理，可以 測量按照“仿星器Stellerator”原理工作的聚變電站的偏濾器擋板(divertor baffles)的溫度 ，該研發中心為全球最大的此類研發中心所在。
強磁場環境的非接觸測溫成像
Non-contact temperature measurement in strong magnetic fields
紅外熱成像儀PYROVIEW 640L-PMF基于最新的640 x 480像素的探測器，帶千兆以太網通信接口。該熱成像儀也已經銷售到日本，工作在長波，測量溫度可達1800 °C。特殊的廣角鏡頭116° x 82° 允許該熱像儀可以監控所有關鍵元件，該信號經過計算機處理。該紅外熱像儀包含一個熱像儀頭和一個電子盒。因為電子盒包含磁敏感電子元件，需要放置在磁場之外。全套系統包含熱像儀頭、光學鏡頭、紅外探測器，及特殊設計的強磁場用機械、氣動和電子元件。
應用領域：
半導體行業、強磁場臨界參數的確定、高溫超導、磁化測量、核磁共振研究、細胞生物學研究等強磁場場合

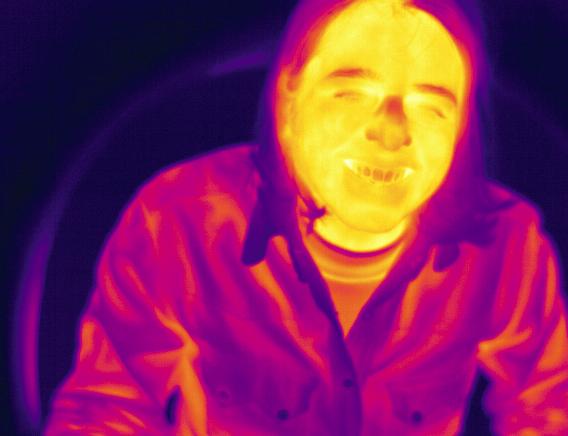

磁場強度3特斯拉時的熱圖像
技術數據
| 型號 | PYROVIEW 640L-PMF Compact+ , 全球第一款強磁場專用型紅外熱像儀 |
| 測溫范圍 | 范圍1: -20~120°C |
| 范圍2: 0~500°C | |
| 可擴充到1800°C | |
| 波長 | 8~14μm |
| 像素 | 640 x 480 |
| 探測器 | 非制冷紅外熱輻射計陣列 |
| 視場角 | 30°×23°, 測量距離>20cm, 空間分辨率0.8mrad |
| 60°×47°, 測量距離>20cm, 空間分辨率1.6mrad | |
| 18°×14°, 測量距離>1.5m, 空間分辨率0.5mrad | |
| 調焦方式 | 手動調焦 或 電動調焦 |
| 測量誤差 | 2 K (測量溫度100°C) 或 2% 測量值(°C) |
| NETD | < 0.08K (30 °C, 50 Hz, 范圍1) |
| 測量頻率 | 50Hz, 可選: 25Hz, 12.5Hz… |
| 響應時間 | 40ms, 可選: 2/測量頻率 |
| 通信接口 | 千兆以太網(實時, 最大50Hz) |
| 數字輸入 | 2路電隔離輸入（觸發） |
| 數字輸出 | 2路電隔離輸出（報警） |
| 接頭 | 圓形插頭HR10A (12針, 供電電壓, 數字輸入和輸出), 圓形插座M12A (A編碼, 千兆以太網，8芯) |
| 供電電源 | 12V~36VDC，一般10VA |
| 重量 | Compact+外殼時重約1.6 kg |
| 外殼 | 熱像儀探頭(IP54): 鋁制外殼，不帶鏡頭和連接插頭時尺寸85mm(W)x71mm(L)x107mm(H); |
| 電子機構(IP54): 鋁制外殼，不帶連接插頭時尺寸85mm(W)x175mm(L)x107mm(H). | |
| 尺寸 | Compact+外殼: 65mm(W)×160mm(D)×79mm(H) (不含鏡頭和插頭); Protection外殼: Φ110mm x 長度280mm |
| 存貯溫度 | –10~50°C (IP54外殼Compact+, 無水冷), –25~150°C (IP65外殼Protection, 帶水冷和空氣吹掃) |
| 運行溫度 | –20~70°C, 最大相對濕度95% |
| 軟件 | Windows ®下控制和成像軟件PYROSOFT, 軟件也可以按照要求定制 |
