10𝜇s超高速紅外測溫儀840系列 , 測溫范圍160~3500°C
規格：840集成式紅外測溫儀, 840-LO光纖式紅外測溫儀
單位：
瀏覽次數：3466
性能標簽：
10𝜇s超高速紅外測溫儀840系列 , 測溫范圍160~3500°C
產品詳細描述
超高速10𝜇s紅外測溫儀，用于快速運動物體的測溫
集成式紅外測溫儀840系列
光纖式紅外測溫儀840-LO系列
主要特征：
• 測溫范圍 160 ~ 3500 °C
• 響應時間 10𝜇s
• 最小可測光斑直徑 0.3 mm

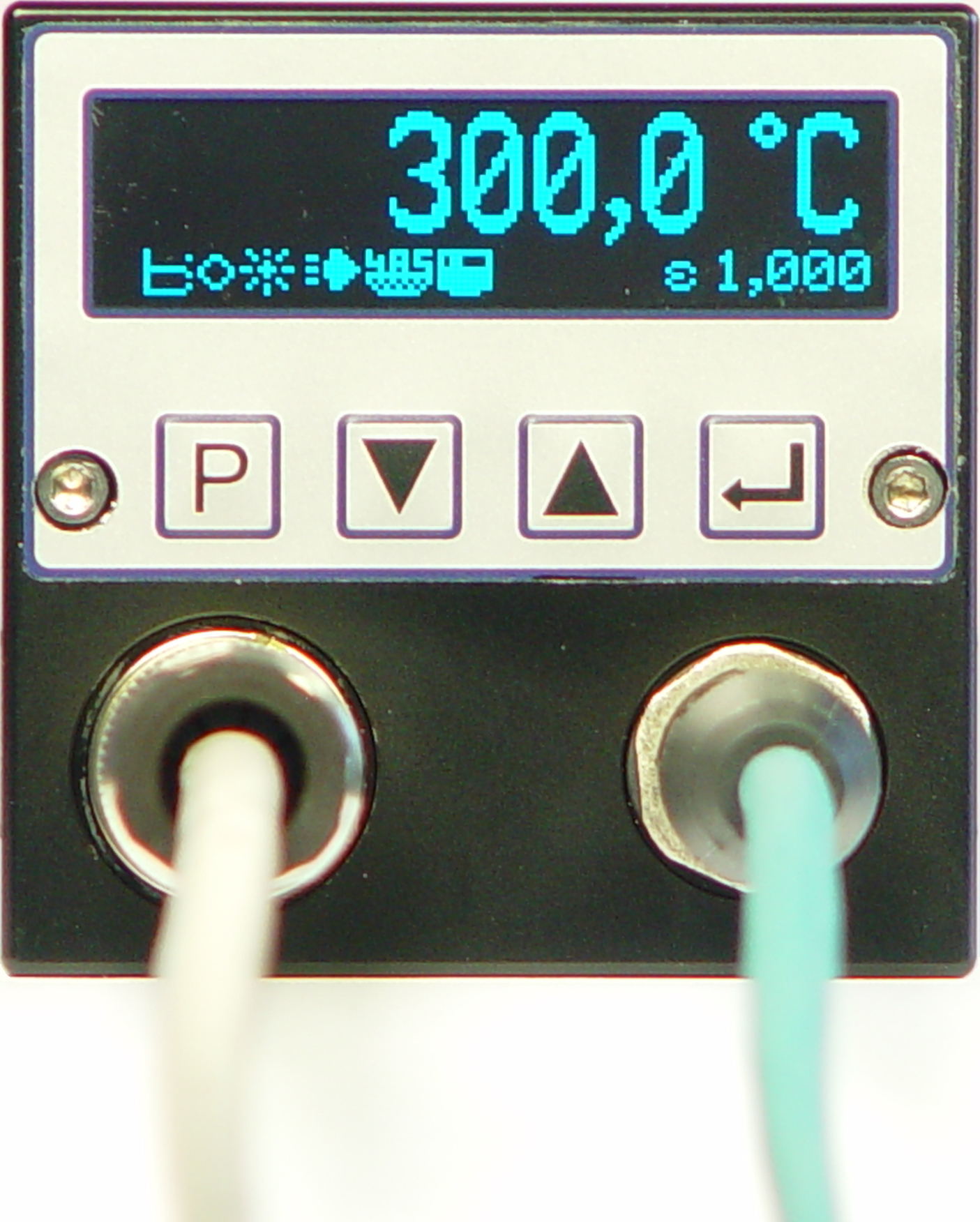

• 較大的可編程顯示器
• 網絡和RS485連接
• 測量記錄和調整的計算機軟件
• 切換輸出
• 可編程數字輸入
主要應用
• 激光應用(切割、焊接、熔接等)
• 材料研發和測試
• 焊接
• 感應加熱過程
• 氣囊測試
• 透平機
• 爆炸過程
材料:
• 金屬(也可用于鎢材料、硅材料)
• 化工材料
• 陶瓷
測溫范圍和光譜范圍
| 測溫范圍和光譜范圍 | |||||
| 測溫范圍 | 600~1600°C | 800~2300°C | 300~1400°C | 500~2500°C | 160~1000°C |
| 光譜范圍 | 0.85~1.05 μm | 0.85~1.05 μm | 1.58~1.80 μm | 1.58~1.80 μm | 1.58~2.20 μm |
| 測溫范圍 | 200~1000°C | 400~1300°C | 300~2300°C | 400~3000°C | 350~3500°C |
| 光譜范圍 | 1.58~2.20 μm | 1.58~2.20 μm | 2.00~2.20 μm | 2.00~2.20 μm | 2.00~2.20 μm |
其他溫度范圍按要求提供。
技術數據
| 技術數據 | |
| 模擬測量輸出 | 0~20 mA或4 ~20 mA, 最大負荷500 Ω, 電隔離 |
| 模擬輸出更新速度 | 10 𝜇s (± 5 ppm) |
| 測量值分辨率 | 0.1K |
| 通信接口 | 以太網: 10/100 MBit, AES / RSA 加密配置 RS485: 半雙工, 波特率3.0 MBd, 電隔離, 線 A和B用120 Ω短接 |
| 精度 | 0.75 % 測量值(@ 25 °C , 𝜀 = 1) |
| 重復精度 | < 0.3 % 測量值 (@ 25 °C, 𝜀 = 1) |
| 響應時間 | 10 𝜇s (內部采集, ± 5 ppm), 可配置為較高的值 |
| 發射率 | 可調，0.100~1.000 ，步長0.001 |
| 切換輸出 | 數字可調, 短路保護, 短路電流 |
| 輸入 | 2路, 功能可配置(瞄準燈, 測量值標記, 控制測量值記錄, 存儲的測量值清除, 最大24 V, ULow < 0.8 V, UHigh > 15 V) |
| 顯示 | 顯示器可配置(測量值、值設置、動態圖), 配置菜單 |
| 形式 | 集成式紅外測溫儀、光纖式紅外測溫儀 |
| 瞄準方式 | LED瞄準燈 |
| 操作溫度 | 集成式紅外測溫儀: 0 ~ +35 °C， 帶水冷時0 ~ +80 °C 光纖式紅外測溫儀: 0 ~ +35 °C (轉換器)，光纖電纜和探頭0 ~ +260 °C |
| 存儲溫度 | -20 ~ +70 °C |
| 水冷連接 | 2個管螺紋連接端口0.25” ，僅用于集成式紅外測溫儀 |
| 冷卻水 | 溫度10 ~ 30 °C, 最大壓力 6 bar, 最小流速 1 l/min |
| 相對濕度 | 非冷凝狀態 |
| 供電電源 | 24 VDC ± 10 %, 0.5 A |
| 防護等級 | IP54，符合DIN 40 050 |
| CE認證 | 符合歐盟規范 |
| 參考標準 | 2014/30/EU 電磁兼容性 2014/35/EU 使用在一定電壓限制下的電器設備 |
| 長度 | 集成式紅外測溫儀: 180 mm + 鏡頭長度, 總長330mm |
| 光纖式紅外測溫儀: 199.5 mm (僅指轉換器部分) | |
| 高度 | 70mm |
| 深度 | 70mm |
| 重量 | 集成式紅外測溫儀: 約1200 g ；光纖式紅外測溫儀: 約 910 g |
詳細選型：請咨詢我們 chris52160281@163.com
德國DIAS紅外測溫儀選型步驟：
- 第1步從測溫范圍選擇準確型號，測溫范圍最好在型號溫度范圍中間
- 第2步根據需要，選擇
連接電纜長度；
光纖紅外測溫儀還需要選擇光纖探頭
和光纖電纜 - 第3步如果環境惡劣，要選擇水冷套和吹掃器；
光纖紅外測溫儀不需要選擇水冷和吹掃 - 第4步可選：瞄準管
24VDC供電電源
數顯(控制)表
