低價燃燒室內窺鏡紅外測溫成像系統PYROINC 768N endoscope
規格：PYROINC 768N endoscope ， 低價燃燒室紅外測溫成像系統
單位：
瀏覽次數：4681
性能標簽：
燃燒室內窺鏡紅外熱像儀PYROINC 768N endoscope , 測溫范圍：800~1800°C , 新型小探針直徑高分辨率燃燒室紅外熱像儀 ，低價格系統 , 內窺式高溫紅外熱成像系統, 特別制造的吹掃系統
產品詳細描述
PYROINC 768N endoscope
型號簡稱PI768NE
燃燒室紅外測溫成像內窺鏡系統
內窺式高溫紅外熱成像系統
新型小探針高分辨率燃燒室紅外熱像儀
特別制造的吹掃系統�。�！
德國DIAS紅外公司正式推出低價格燃燒室紅外測溫成像系統PYROINC 768N endoscope。德國DIAS擴展了特殊型燃燒室高溫測溫成像系統PYROINC的產品功能，這個系統是在整套系統PYROINC 768N系統的縮微系統，但同樣可以用于任意爐窯的燃燒室紅外測溫、紅外成像及其控制。
該768N endoscope內窺鏡測溫成像系統的
主要優點有：
Slim thanks to endoscope optic 因?yàn)閮?nèi)窺鏡而細小

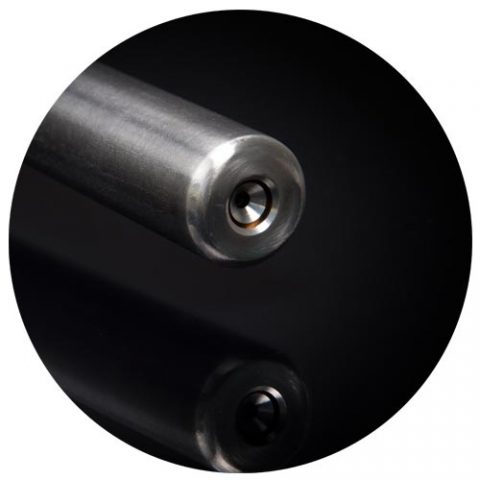

新型紅外熱像儀PYROINC 768N endoscope可以以近紅外光譜0.8~1.1μm 、測溫范圍800~1800°C對燃燒室進行非接觸測溫和成像。該系統裝配有特別細小的內窺鏡光學探頭，這個探頭有一個直徑僅36mm的不銹鋼探頭水冷套(長度約900mm，如果需要，可以延長)，可以用水和氣體冷卻。
Maximum of security 最大程度的安全性
這個光學鏡頭可以電動調焦，還有保護鏡頭。紅外輻射的入口有一個吹掃器。這個光學鏡頭的直徑非常小。這個探針?biāo)涮卓梢酝ㄟ^一個開口，可以直接退出或推入燃燒室的外墻—這個自動伸縮設備即使在很惡劣的操作狀態之下都能確保這個系統的最大安全操作。這個探針的水冷套前面可以耐高溫約1800°C。
Measure temperatures in glass melting and rotary kilns 玻璃窯爐和回轉窯測溫成像
這種紅外熱像系統PYROINC 768N endoscope可以用于玻璃熔窯的測溫成像以及玻璃熔窯的內壁，也可以用于在線監控水泥回轉窯的燒結區域。
Just swap (視頻圖像系統和測溫成像)系統可以互換
這種小尺寸直徑36mm的最大優點就是測溫成像系統PYROINC可以放置在現有燃燒室視頻圖像系統的現有墻壁開孔上。這兩種圖像系統可以互換。
PYROINC 768N endoscope內窺鏡
性能指標：
| 技術數據 | PYROINC 768N endoscope |
| 光譜范圍 | 0.8 µm ~ 1.1 µm |
| 測溫范圍 1 | 800 ~ 1800 °C (僅一個溫度范圍) |
| 傳感器 | 非制冷二維Si-CMOS紅外陣列(768 × 576 像素) |
| 光學鏡頭 1 | 光圈角度 74° × 59°, 測量距離 > 1 m, 空間分辨率1.7 mrad, 電動調焦 |
| 測量誤差 2 | 2 % 測量值°C 3 |
| NETD 4 | < 1 K (起始測溫范圍, 50 Hz) |
| 測量頻率 | 內部50 Hz, 可選: 50 Hz, 25 Hz, 12,5 Hz, ... |
| 響應時間 | 內部40 ms, 可選: 2/測量頻率 |
| 通信接口 | 實時以太網(50 Hz), 帶2路電隔離數字輸入和數字輸出 |
| 連接端子 | HAN模塊 (操作電壓, 數字輸入和數字輸出, 以太網) |
| 重量 | 約15 kg |
| 輔助供電 | 12 V ~ 36 V DC, 一般7 ~10 VA |
| 外殼形式和尺寸 | 不銹鋼外殼, 長度 907 mm 或1109 mm, ∅ 36 mm (氣冷或水冷) |
| 熱像儀操作溫度 | –10 ~ 55 °C 系統內部測量用紅外熱像儀 |
| 存儲條件 | –20 °C ~ 70 °C, 最大相對濕度95 % |
| 軟件 | Windows®下計算機控制和顯示程序PYROSOFT , 可按照用戶要求定制軟件 |
大型PYROINC 768N系列，請參見
高端燃燒室紅外測溫儀成像系統PYROINC 768N
